IS200TBAIH1CED - لوحة طرفية الإدخال/الإخراج التناظرية

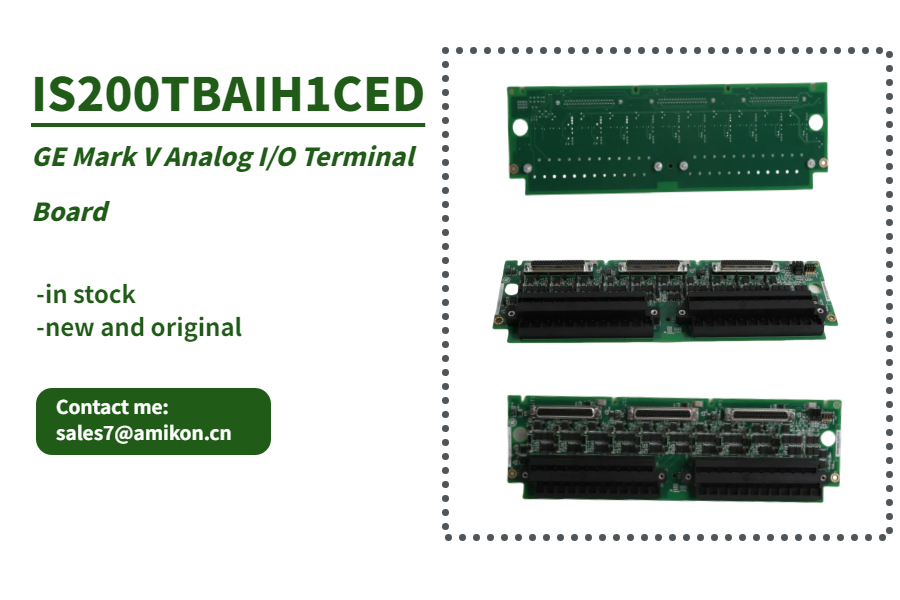

فهم IS200TBAIH1CED لوحة طرفية الإدخال / الإخراج التناظرية
إن IS200TBAIH1CED عبارة عن لوحة طرفية للإدخال/الإخراج التناظري تم تطويرها بواسطة شركة General Electric (GE) وهي مكون حيوي لنظام التحكم Mark VIe. تم تصميمه للتعامل مع الإشارات التناظرية بكفاءة، وهو يدعم الوظائف المتعددة والأداء القوي، مما يجعله جزءًا أساسيًا من أنظمة التحكم الصناعية الحديثة.

الميزات الرئيسية IS200TBAIH1CED
قدرات الإخراج التناظرية
تدعم اللوحة الطرفية IS200TBAIH1CED قناتي إخراج تناظريتين، والتي يمكن تهيئتها لإخراج إشارات تيار 0-20 مللي أمبير أو 0-200 مللي أمبير. تسمح هذه المرونة بالتحكم الدقيق في إشارات الإخراج، مما يضمن تلبية اللوحة الطرفية لمتطلبات النظام المتنوعة. تتيح هذه القدرات التكامل الفعال مع مجموعة واسعة من أجهزة الاستشعار وأجهزة القياس.

دائرة قمع الضوضاء
لضمان سلامة الإشارة وموثوقيتها، تم تجهيز اللوحة الطرفية بدوائر منع الضوضاء لكل من قنوات الإدخال والإخراج. تحمي هذه الميزة من الزيادات المفاجئة والضوضاء عالية التردد، مما يضمن جودة الإشارة واستقرارها حتى في بيئات التشغيل الصعبة.

خيارات الاتصال
يتضمن IS200TBAIH1CED ثلاثة موصلات DC-37، والتي تسهل الاتصال ببطاقات الإدخال/الإخراج التناظرية للجهد (VAICs). بالنسبة للتطبيقات البسيطة، يتم استخدام موصل واحد (JR1)، بينما يتم استخدام جميع الموصلات الثلاثة لتطبيقات الوحدات الثلاثية المتكررة (TMR). يضمن هذا الإعداد التكامل والتواصل السلس مع VAICs، مما يعزز موثوقية النظام.

العمل في تطبيقات TMR
توضح اللوحة الطرفية IS200TBAIH1CED الأداء الفائق في تكوينات TMR:
توزيع الإشارة: يتم توزيع إشارات الإدخال عبر ثلاثة موصلات مخصصة لعناصر التحكم R وS وT.
القياس الحالي: تجمع اللوحة بين الإخراج الحالي من ثلاثة محركات وتحسب إجمالي التيار باستخدام تحويلة القياس.
التنظيم الدقيق: يتم إرسال هذه الإشارة الحالية الإجمالية إلى VAICs للتنظيم الدقيق بناءً على نقطة الضبط المطلوبة، مما يضمن التزامن الدقيق في بنيات النظام الزائدة عن الحاجة.

ميزات التشخيص المتقدمة
مراقبة انخفاض الجهد
لمراقبة مستويات تيار الخرج، تستخدم اللوحة الطرفية IS200TBAIH1CED مقاومًا متسلسلًا لقياس انخفاض الجهد عبر الدائرة. تؤدي أي مستويات تيار غير طبيعية إلى إطلاق إنذارات تشخيصية أو أخطاء من خلال VAICs، مما يضمن الحصول على تعليقات في الوقت الفعلي واكتشاف الأخطاء.

جهاز معرف الموصل
يتميز كل موصل كابل بجهاز معرف يتضمن معلومات مهمة مثل الرقم التسلسلي للوحة، والنوع، ورقم المراجعة، وموقع الموصل (JR، JS، JT). إذا اكتشفت VAICs أي تناقضات أو عدم تطابق، فسيتم تشغيل أخطاء عدم توافق الأجهزة، مما يضمن التحديد والتوافق المناسبين.

آليات اكتشاف الأخطاء
توفر آليات الكشف عن الأخطاء المتقدمة في اللوحة الطرفية تشخيصات في الوقت الفعلي. تؤدي العيوب في تيار الإخراج أو مشكلات عدم توافق الأجهزة إلى إنذارات أو أخطاء تشخيصية، مما يمكّن المشغلين من تحديد المشكلات وحلها بكفاءة.

التكامل مع أنظمة التحكم
يتم دمج البيانات التشخيصية من لوحة المحطة IS200TBAIH1CED بسلاسة في نظام التحكم الأوسع. يتيح هذا التكامل للمشغلين مراقبة حالة اللوحة الطرفية ومعالجة المشكلات بشكل استباقي، مما يعزز الموثوقية والكفاءة الشاملة للنظام.

الخلاصة
تعد لوحة طرفية الإدخال/الإخراج التناظرية IS200TBAIH1CED من GE مكونًا متعدد الاستخدامات وموثوقًا للغاية لنظام التحكم Mark VIe. بفضل ميزاتها المتقدمة، مثل قدرات الإخراج التناظرية المرنة، ودوائر منع الضوضاء، والتشخيصات القوية، تضمن هذه اللوحة الطرفية التكامل السلس والأداء الأمثل وموثوقية النظام المحسنة. ومن خلال الاستفادة من هذه القدرات، يمكن للمشغلين تحقيق تحكم دقيق، وتقليل وقت التوقف عن العمل، وتبسيط جهود الصيانة، مما يجعله أحد الأصول القيمة في بيئات التحكم الصناعية.
